Современный автомобиль перестал быть просто механическим устройством — это сложный электронный комплекс, где каждый узел управляется блоками управления (ЭБУ). При возникновении неисправности стандартная лампочка Check Engine лишь сигнализирует о проблеме, но не раскрывает её сути. Здесь на помощь приходит диагностический сканер автомобиля, который подключается к диагностическому разъёму OBD-II и считывает коды ошибок, параметры работы двигателя, трансмиссии, ABS и других систем. Без такого устройства современный автосервис или продвинутый автовладелец практически слепы перед лицом электронных неполадок. В данной статье подробно рассмотрены виды сканеров, их функциональные возможности, критерии выбора и практические аспекты использования — от бытового считывания ошибок до профессиональной калибровки блоков.
Что такое диагностический сканер и как он работает
Диагностический сканер — это электронное устройство (или комплект из адаптера и программного обеспечения), предназначенное для обмена данными с электронными блоками управления автомобиля через стандартизированный протокол. Все легковые автомобили, выпущенные после 2001 года в США и после 2004 года в Европе (бензиновые) и 2006 года (дизельные), в обязательном порядке оснащаются разъёмом OBD-II (On-Board Diagnostics, версия 2). Сканер посылает запросы к ЭБУ, а те в ответ выдают коды неисправностей (DTC — Diagnostic Trouble Codes), текущие показания датчиков (температура охлаждающей жидкости, давление во впускном коллекторе, угол опережения зажигания, напряжение лямбда-зондов и другие), а также данные, записанные в момент возникновения ошибки (стоп-кадр). В зависимости от сложности устройства, сканер может не только читать, но и стирать ошибки, отключать контрольные лампы, проводить адаптации дроссельной заслонки, тестировать форсунки, активировать исполнительные механизмы (например, включать вентилятор охлаждения или бензонасос вручную). Более продвинутые модели способны выполнять кодирование блоков, программирование ключей, обновление прошивок и даже биометрическую калибровку систем помощи водителя.
Классификация сканеров: от простого к сложному
Рынок диагностического оборудования предлагает устройства, которые можно разделить на несколько категорий в зависимости от назначения, глубины функционала и цены. Для правильного выбора необходимо понимать различия между ними.
- Бытовые (код-ридеры): простейшие устройства в виде компактного адаптера с экраном или без него (часто работают в паре со смартфоном по Bluetooth или Wi-Fi). Позволяют считывать и сбрасывать базовые коды ошибок, видеть уровень сигнала датчиков кислорода, проверять готовность системы к прохождению техосмотра (мониторы OBD II). Стоят недорого, но не умеют работать с фирменными протоколами (например, только общий протокол OBD, без доступа к блокам ABS, подушек безопасности, трансмиссии). Подходят для обычного автовладельца, который хочет понять причину Check Engine.

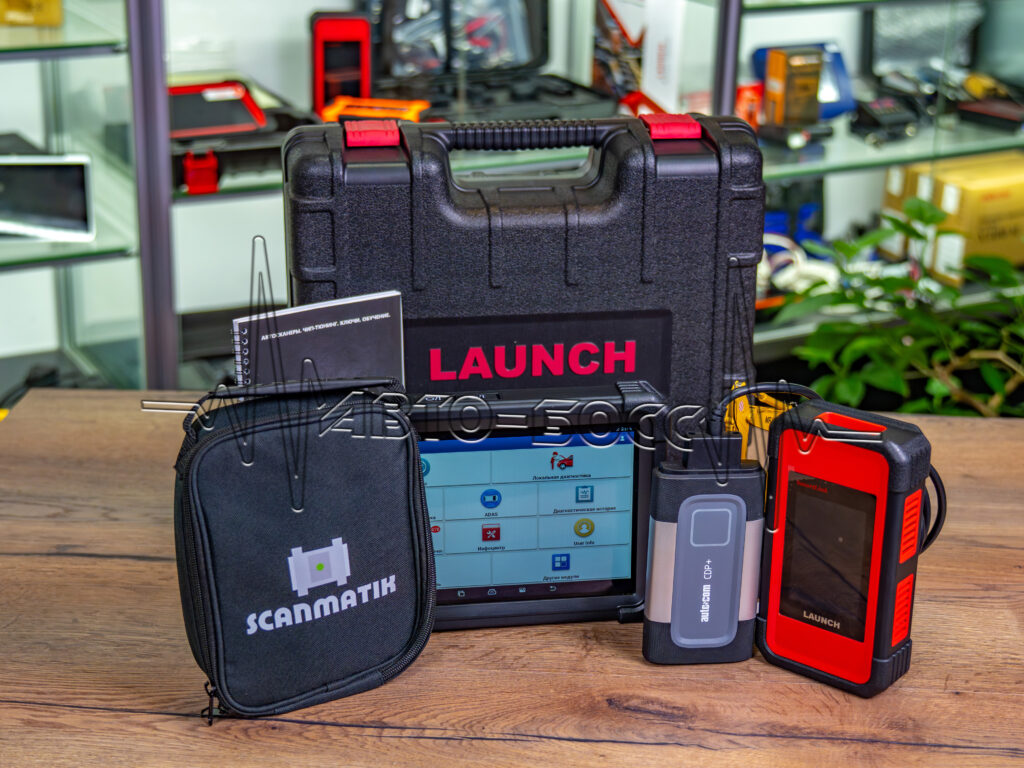

- Профессиональные мультимарочные сканеры: мощные приборы (например, на базе планшета с ОС Android) с предустановленным программным обеспечением для десятков марок — от Toyota и BMW до китайских автопроизводителей. Имеют расширенный функционал: диагностика всех электронных систем (двигатель, АКПП, ABS, ESP, SRS, кондиционер, парктроники), просмотр потоковых данных в реальном времени с возможностью графического отображения, активационные тесты (закрыть форсунку, включить лампу в салоне), адаптации (например, обучение положения дросселя или датчика рулевого управления). Требуют регулярного обновления баз данных (платного или условно-бесплатного).
- Дилерские (фирменные) сканеры: оригинальное оборудование конкретного автопроизводителя (например, BMW ISTA, Mercedes Xentry, VAS для VAG). Обеспечивает полный доступ к функциям, включая программирование новых блоков, кодирование ключей, онлайн-калибровки, запись конфигураций. Часто требуют платной подписки и привязаны к VIN-номеру. Используются исключительно на специализированных станциях или у опытных мастеров, специализирующихся на одной марке.
Кроме того, отдельно стоят бортовые компьютеры (БК), которые подключаются к разъёму постоянно и выводят на дисплей параметры в движении (расход топлива, напряжение, ошибки). Однако их диагностическая глубина обычно ограничена стандартными OBD-командами.
Как выбрать диагностический сканер: ключевые критерии
Чтобы устройство действительно приносило пользу, а не пылилось в бардачке, необходимо оценить несколько параметров. Ниже приведён алгоритм выбора в виде последовательных шагов.
- Определить цели использования: для бытового чтения ошибок на одной-двух машинах достаточно недорогого Bluetooth-адаптера ELM327 с хорошим приложением (Car Scanner, Torque Pro). Если планируется обслуживание нескольких автомобилей разных марок (например, в семейном гараже или небольшом сервисе), стоит смотреть в сторону мультимарочных планшетных сканеров с функцией OBD+ (расширенный доступ к системам). Для работы с конкретной маркой (например, только с автомобилями Toyota/Lexus) выгоднее приобрести мини-версию фирменного сканера (Techstream с адаптером).
- Проверить поддерживаемые протоколы и глубину диагностики: все современные сканеры поддерживают основные OBD-II протоколы (ISO 9141-2, J1850, CAN, и т.д.). Однако важно, чтобы устройство могло подключаться к другим блокам помимо двигателя — это особенно актуально для автомобилей старше 2010 года, где ошибки ABS или подушек безопасности могут быть критичными. В спецификации ищите фразу «All Systems Diagnostics» (диагностика всех систем).
- Оценить удобство интерфейса и ПО: для профессиональных сканеров важна интуитивно понятная навигация по кодам ошибок, наличие расшифровок на русском языке (или хотя бы на понятном английском), а также возможность просмотра потоковых данных в графиках. Желательно наличие функции записи логов для последующего анализа на компьютере.
- Учесть стоимость обновлений и техподдержки: дешёвые сканеры за 2000–5000 рублей часто не обновляются вовсе, либо обновления стоят половину цены нового устройства. Профессиональные приборы (цена 30–150 тыс. руб.) требуют ежегодной подписки (15–30% от стоимости). Без обновлений базы кодов и маршрутов протоколов для новых автомобилей сканер быстро устаревает.
- Проверить наличие специализированных функций: если планируется ремонт дизельных двигателей с системой Common Rail, нужна поддержка теста возврата топлива, проверки форсунок и регенерации DPF-фильтра. Для гибридных авто — возможность диагностики высоковольтной батареи. Для коммерческого транспорта — поддержка J1939 и расшифровка параметров грузовиков.
Практические возможности и ограничения сканеров
Важно понимать, что даже самый дорогой диагностический сканер не является панацеей. Он лишь предоставляет информацию с блоков управления, но интерпретация данных требует знаний. Например, код ошибки P0301 («пропуски воспламенения в цилиндре 1») может указывать на неисправную свечу, катушку зажигания, форсунку, низкую компрессию или даже треснувший впускной коллектор. Сканер покажет сам факт и параметры в момент пропуска, но окончательный диагноз ставит мастер с учётом осмотра и опыта. Ещё один нюанс — наличие «плавающих» ошибок, которые не активируют Check Engine, но сохраняются в памяти ЭБУ как «предварительные». Более того, некоторые производители (особенно европейские) кодируют свои блоки так, что стандартный мультимарочный сканер не может выполнить адаптацию новой детали (например, аккумулятора или датчика положения распредвала) — здесь требуется дилерское оборудование или высококлассный сканер с лицензией на марку. Наконец, не стоит забывать о защите протоколов: начиная с 2020 года, многие автомобили используют шифрованный обмен по DoIP (Diagnostic over IP), для работы с которым нужен сканер с поддержкой Ethernet и соответствующими сертификатами.
Тем не менее, для 90% задач рядового водителя и мастера среднего сервиса возможностей современного мультимарочного сканера (например, на базе Android с предустановленными профилями) более чем достаточно. Он позволяет не только быстро локализовать неисправность, но и проверить эффективность ремонта после замены детали — достаточно повторно запустить диагностику и убедиться, что код ошибки больше не появляется, а контрольные датчики выдают значения в пределах нормы. Умение правильно подключить, считать и интерпретировать данные с диагностического сканера сегодня является базовым навыком, который экономит тысячи рублей на необоснованных заменах исправных узлов. Правильно выбранный и освоенный инструмент становится незаменимым помощником в обслуживании современного автомобиля.
